M-1093F - Swit
Monitors > Pannello 9"
EAN:6948193502953
€ 1.284,00 + Iva
€ 1.566,48 Ivato
Adcom - Swit
Nuovo
Disponibile in 7 gg

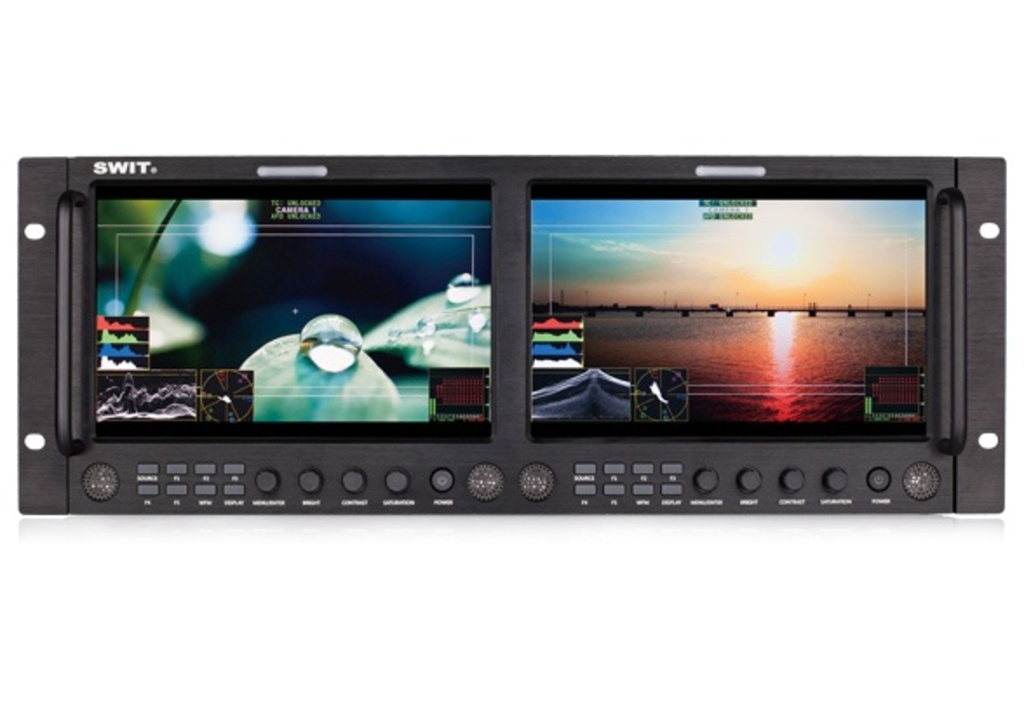

LCD IPS da 9 pollici
Pannello IPS con retroilluminazione a LED
L'M-1093F adotta pannelli LCD IPS (In-Plane Switching) da 2 × 9 pollici, con risoluzione Full HD 1920 × 1200 e retroilluminazione a LED, contrasto 800: 1. L'angolo di visione è orizzontale: 170 ° / verticale: 170 °

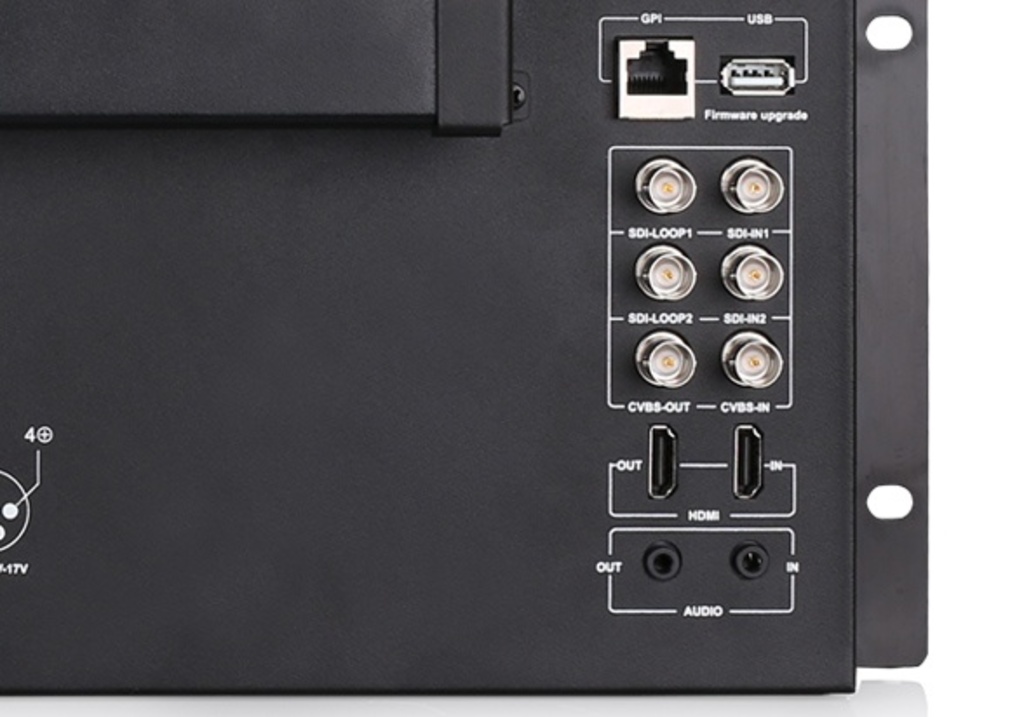

Interfacce di input / output
SDI / HDMI / CVBS / Audio analogico
Ogni LCD dell'M-1093F supporta:
Ingresso 2K / 3G / HD / SD-SDI × 2
Uscita loop 2K / 3G / HD / SD-SDI × 2
Ingresso HDMI 1.3 × 1
Uscita loop HDMI 1.3 × 1
Ingresso CVBS × 1
Uscita loop CVBS × 1
Ingresso audio analogico da 3,5 mm × 1
Uscita audio analogica da 3,5 mm × 1
Schema Assistente analisi video
Forma d'onda / ambito vettoriale / istogramma
M-1093F supporta i modelli di assistente di analisi video che includono: forma d'onda (Y / Pb / Pr / R / G / B), ambito vettoriale, istogramma (R / G / B / Y), per convertire le informazioni sulla qualità del video digitale (Luma, Color , Saturazione, ecc.) Ai motivi e i motivi possono essere attivati / disattivati singolarmente, selezionare la posizione di visualizzazione (Su / Giù / Sinistra / Destra), dimensione, colore e traslucenza.
Monitoraggio audio incorporato
Misuratori fino a 16 canali con avviso e selezione uscita
M-1093F supporta la visualizzazione di misuratori audio integrati SDI-16ch e HDMI-8ch, con contrassegni e informazioni di avviso audio anomale. Gli utenti possono anche selezionare qualsiasi audio a 2 canali da emettere tramite presa da 3,5 mm o altoparlanti. La posizione del pattern del misuratore audio può essere selezionata da uno dei quattro angoli ed è possibile selezionare per visualizzare solo 2 canali, 8 canali e 16 canali completi. Sono inoltre selezionabili marker di scala, informazioni di avviso e traslucido del pattern del misuratore audio.
UMD e Text-Tally Display
Protocollo TSL 3.1 / 4.0
M-1093F supporta la visualizzazione UMD e Text-Tally del protocollo TSL 3.1 / 4.0, con 1-126 selezione dell'indirizzo TSL e massimo 8 lettere visualizzate. Il segnale UMD / TALLY viene immesso tramite la porta RJ45 (RS485) sul pannello posteriore del monitor.
TALLY Light a 3 colori
Segnale di ingresso RJ45 (RS485)
Ci sono luci TALLY anteriori di colori rosso, verde e giallo su ogni schermo e gli utenti possono definire i pin della porta RJ45 per controllare le luci TALLY.
Aggiornamento firmware USB

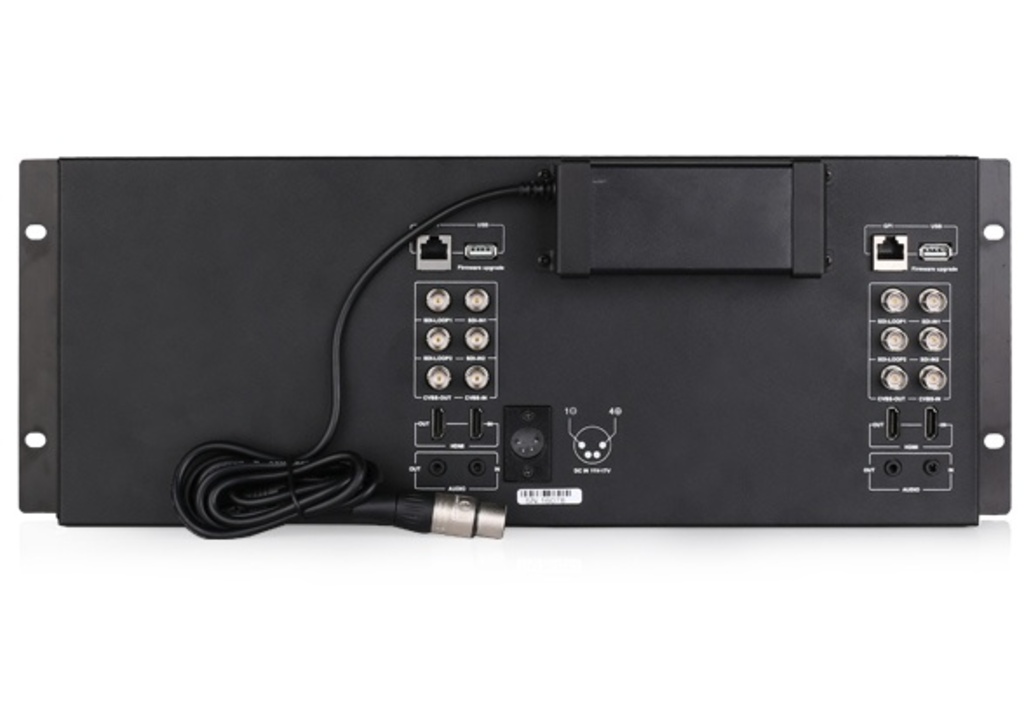

Il monitor fornisce una porta USB standard sul pannello posteriore, per l'aggiornamento del firmware. Gli utenti possono scaricare il file del firmware più recente su una chiavetta USB e inserirlo direttamente nel monitor M-1093F per l'aggiornamento, senza connessione al PC.
Alimentazione elettrica
M-1093F fornisce una presa XLR a 4 pin con ingresso alimentazione DC 6.5-24V, per entrambi i 2 schermi, e un adattatore AC-DC è collegato sul pannello posteriore del monitor.
Installazione
M-1093F è un supporto standard per montaggio su rack da 19 ", occupa 4U di altezza. Il monitor è ruotabile su e giù di ± 30 ° quando installato su rack.
