WC-280500 - Wooden-CameraEAN  606184859238

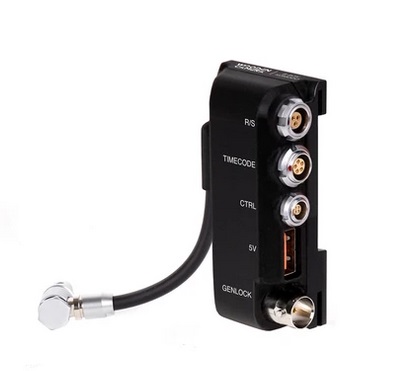

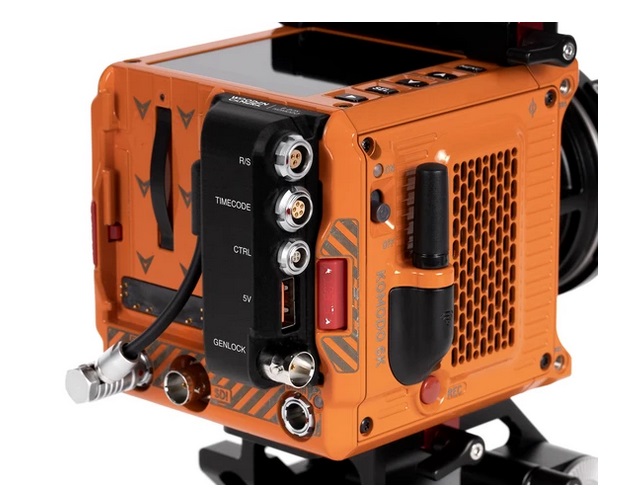

B-Box (RED® KOMODO ?) si collega allo slot di destra della batteria BP-9 della fotocamera e fornisce un breakout per il connettore EXT della fotocamera. Battery Slide Pro V-Mount o Gold Mount per RED KOMODO possono essere utilizzati contemporaneamente e il connettore compatibile LEMO ad angolo retto personalizzato consente un corretto funzionamento del cavo. Le batterie Canon BP-9 potrebbero anche essere collegate nello slot sinistro della fotocamera mentre si utilizza la B-Box.

Le porte disponibili includono:

- R/S (3pin Fischer)

simple run/stop for Handgrip Trigger Box, Simple 3pin Fischer Trigger Cable, etc.
no power available
devices like ARRI WCU-4 may require CTRL port interface with cable K2.0015758
pin1:GND, pin2:N/C, pin3:GPI

- Timecode (5pin LEMO)

standard wiring for timecode in/out
pin1:GND, pin2:LTC-IN, pin3:N/C, pin4:N/C, pin5:LTC-OUT

- CTRL (4pin LEMO)

standard wiring for RED CTRL
pin1:GND, pin2:UART-RX, pin3:GPO, pin4:UART-TX

- 5V (USB)

5V available at 500mA maximum
power may need to be enabled in camera menu

- Genlock (BNC)

standard wiring for genlock
center:signal, shell:GND

specifiche tecniche:
Peso: 100 g (0,23 libbre)
Dimensioni: 107,95 x 82,5 x 25,4 mm (4,25 x 3,25 x 1 pollici)
