WC-258000 - Wooden-CameraEAN  606184855698

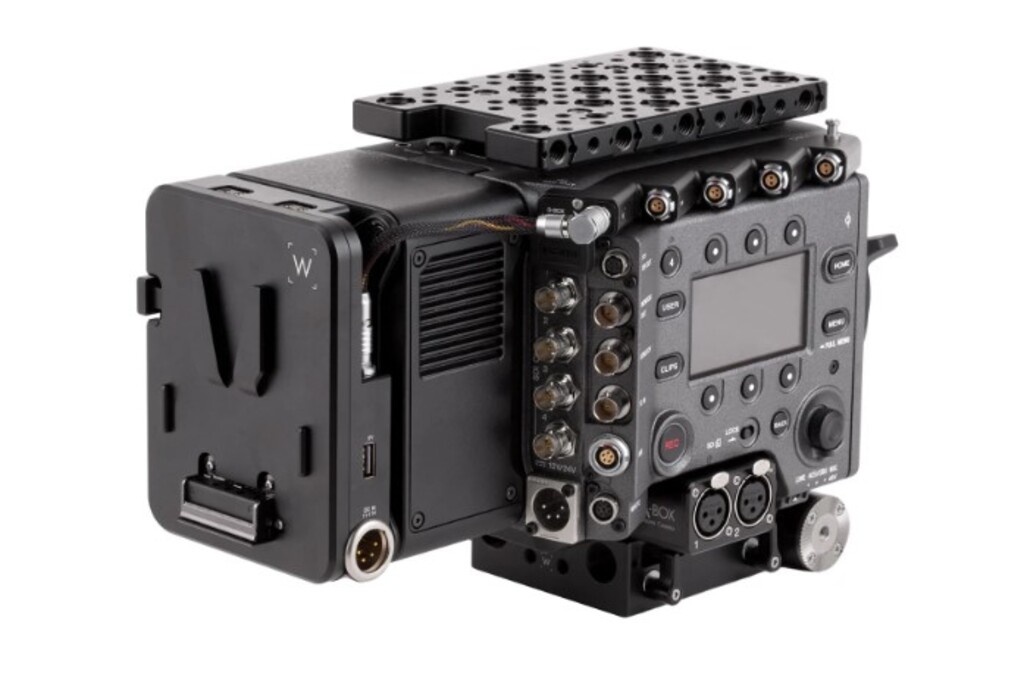

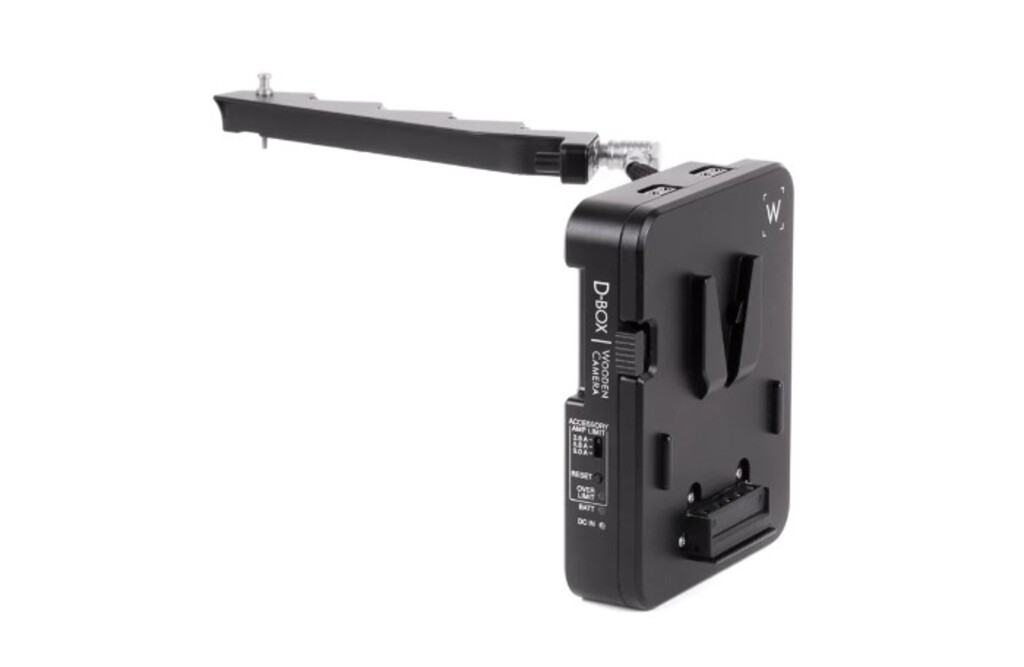

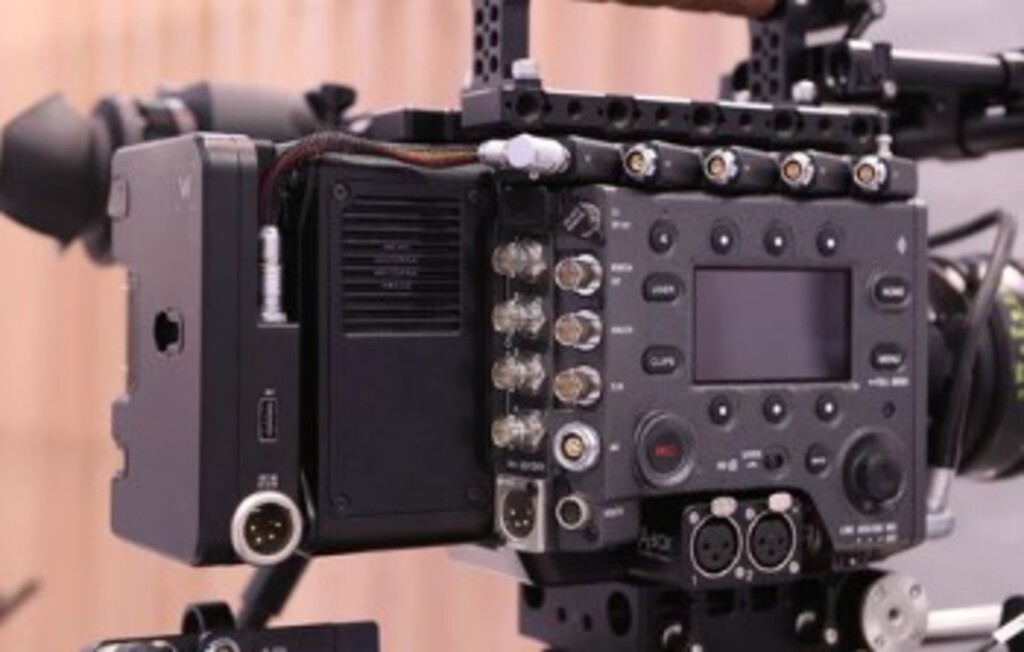

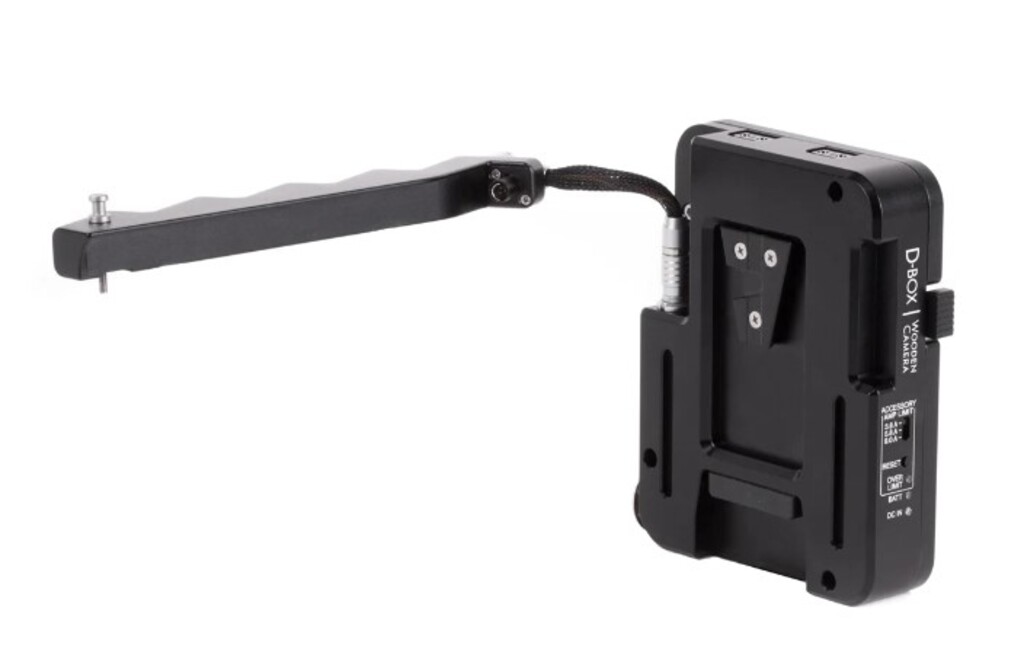

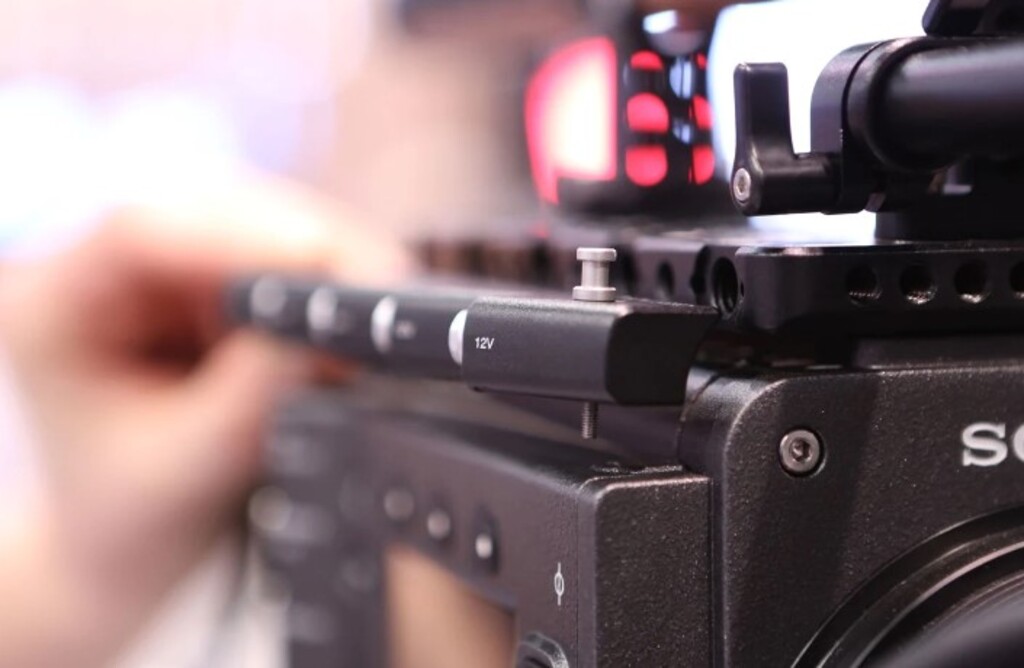

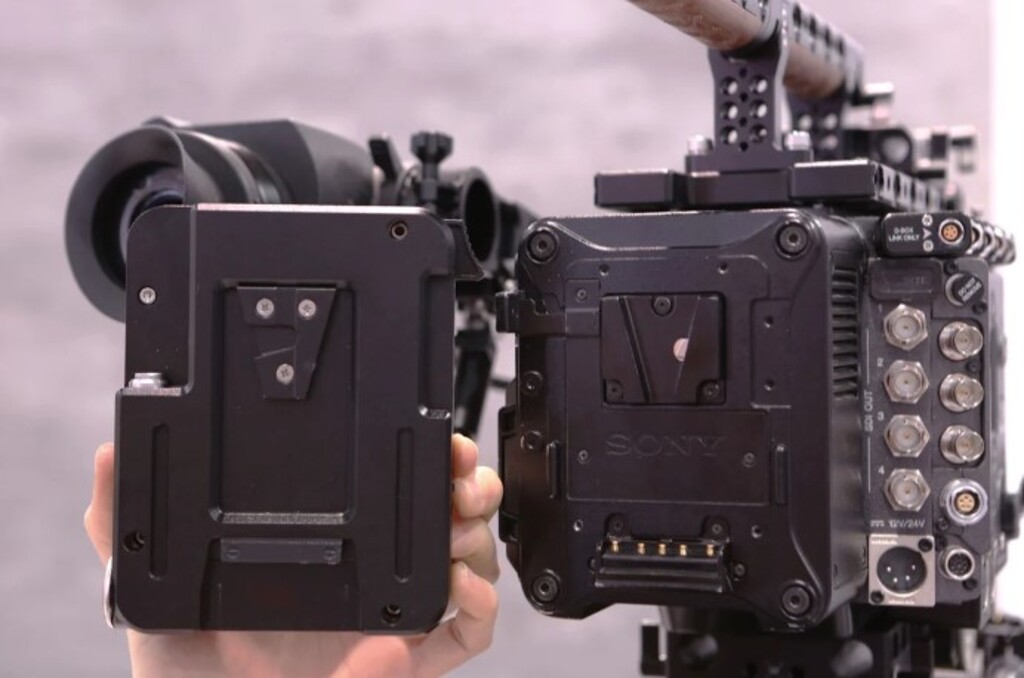

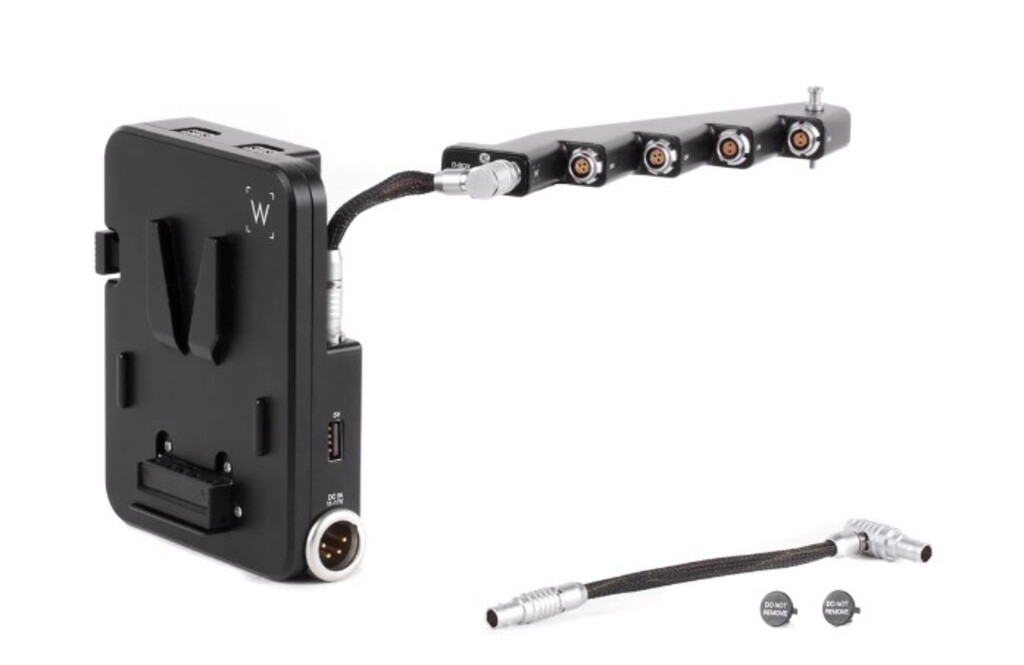

D-Box? (Sony Venice, Venice 2 , V-Mount) è una versione personalizzata del nostro popolare D-Box? che aggiunge distribuzione dell'alimentazione, avvio/arresto remoto standardizzato e capacità di hot swap per la fotocamera Sony Venice, Venice 2. L'unità principale D-Box? si attacca al retro dell'AXS-R7 o alla piastra di montaggio a V sul retro della fotocamera e la parte della presa multipla si attacca al lato superiore destro della fotocamera tramite un Fischer a 3 pin e il gancio per nastro filettato buco.

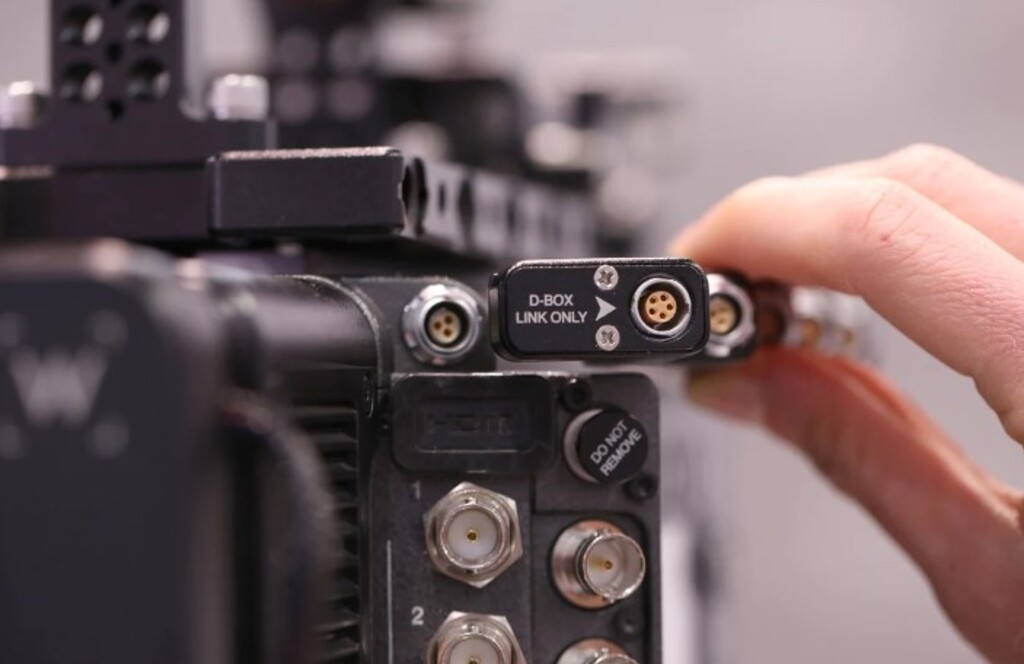

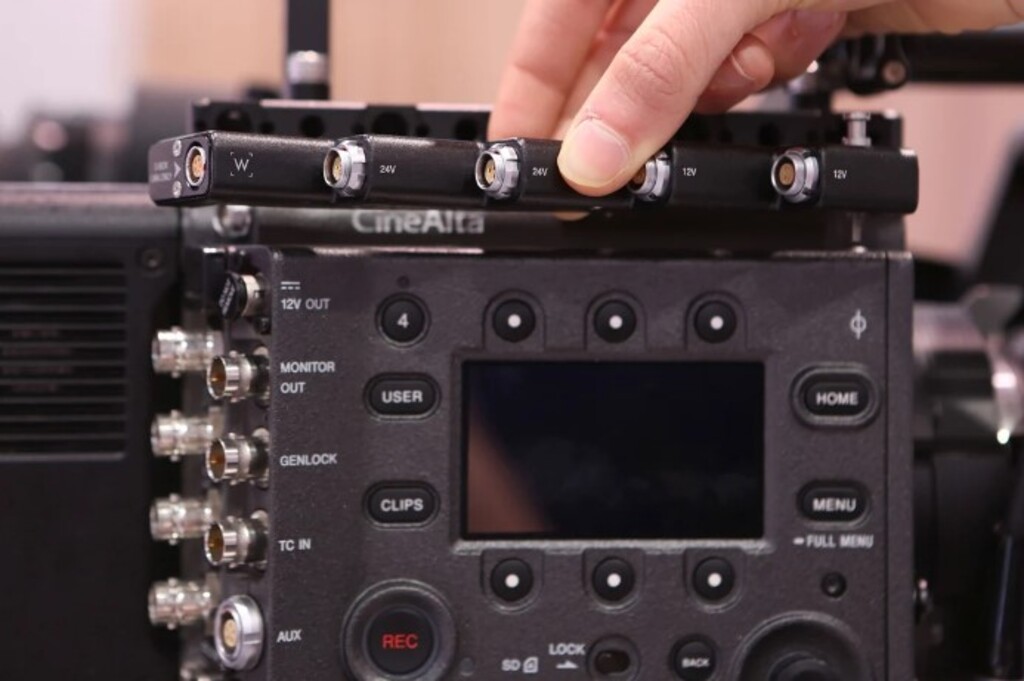

I connettori sulla presa multipla D-Box? sono sagomati per adattarsi al profilo della telecamera e all'angolo del connettore che consente l'installazione di tutti i cavi senza collisioni. Il modulo comunica con la telecamera e consente di utilizzare qualsiasi trigger di avvio/arresto standard ARRI con la porta Fischer a 3 pin, incluso ARRI UMC-4 / WCU-4. L'ingresso CC sulla D-Box? è lo stesso del connettore XLR a 4 pin della fotocamera che consente di collegare un alimentatore CA , una piastra di alimentazione esterna o una batteria a blocco VCLX agli accessori di alimentazione e alla fotocamera durante la sostituzione della batteria. Quando vengono utilizzati sia la batteria che l'ingresso CC, il D-Box? passa automaticamente all'ingresso CC, lasciando la batteria di bordo completamente carica.


I fusibili fisici sono stati sostituiti da un limite di ampere controllato dal processore che è impostabile su 3,8, 5,8 o 9 ampere utilizzando l'interruttore a scorrimento sul lato dell'operatore. Se l'utente supera la corrente impostata per gli accessori, solo le uscite accessorie vengono disabilitate lasciando la telecamera in funzione normalmente. Una volta che il carico di corrente è stato ridotto rimuovendo gli accessori o riconfigurando, è possibile premere il pulsante di ripristino per riattivare l'alimentazione degli accessori.

I LED "DC IN" e "BATT" sono doppi LED. Ciò significa che il LED Se la tensione della batteria è superiore a 12,5 V, il LED sarà verde. Se la tensione della batteria è inferiore a 12V il LED sarà rosso. Se la tensione della batteria è compresa tra questi valori il LED sarà arancione (rosso + verde). Durante la transizione di fase può verificarsi un lampeggio.

I componenti Anton Bauer di altissima qualità sono utilizzati nell'assieme V-Mount e il design della piastra di alimentazione unibody è estremamente resistente e leggero.

1 piastra di alimentazione con montaggio a V
2 x Fischer a 3 pin a 24 V con arresto di marcia
- Regolatore integrato per convertire la tensione della batteria in 24 V
- Sovratensione massima di 3 A, 2,5 A sostenuta condivisa tra i connettori
2 x 2 pin a 12 V non regolati
- Cablaggio standard ARRI
- Corrente nominale massima di 7 A, condivisa tra i connettori
2x D-Tap a 12V non regolati
- Corrente nominale massima 9A, condivisa tra i connettori
1x 5V USB
- Massimo 2,5A
1x Ingresso XLR a 4 pin CC
- Per l'uso con batterie a blocchi
da 14,4V - L'ingresso CC ha la priorità quando la tensione è compresa tra 12,9- 18V
- Gli accessori sono alimentati quando si utilizza l'ingresso CC
